太仓二氧化碳制冷系统冷库建造项目案例

太仓二氧化碳冷库建造项目

项目工程：太仓二氧化碳冷库建造工程

建造地点：江苏省苏州市

项目规模：80000m³

冷库特点：二氧化碳制冷、桶泵供液、制冷稳定

太仓二氧化碳冷库工程概况：

1、库体部分：

该项目安装的保温材料为地面挤塑板保温(防水+挤塑板铺设)，铺设地暖铺管。

(冷库外景)

(冷库操作间、穿堂、连廊)

(二氧化碳冷库内景)

(二氧化碳冷库内景)

2、制冷系统：

该项目安装高温机组2套，蒸发冷4套，中温机组2套，CO2机组2套，CO2中温、低温循环桶各2套，CO2冷凝器2套，CO2充注站2套，热回收交换器4套，水冲霜水箱1套，水冲霜水泵4套，地坪加热定压装置2套，地坪加热循环泵4套，地坪加热管道2套，地坪加热集管2项，热回收水泵2套，机房整套配电。

该项目安装的穿堂蒸发器制冷系统安装(包含的有设备、管道支架、管道、阀门安装焊接，管道吹洗、试压检漏等，不含管道探伤、报检)。

(220匹螺杆双并联压缩机)

(液态二氧化碳储液罐)

(二氧化碳复叠制冷系统)

(二氧化碳制冷系统机房)

3、电器部分：

该项目安装冷库LED照明(含配线配管、桥架)，安装平移门电源(含配线配管，桥架，坪加热电源);安装车厢照明电源、机房照明、叉车充电、滑升门电源、CO2浓度探点及声光报警点、温度及湿度探测点、蒸发器控制及配电。

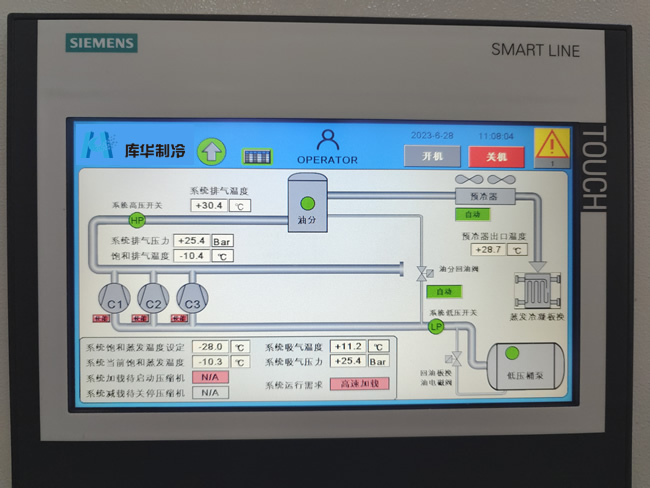

(西门子控制系统)

4、蒸发系统

采用大型蒸发式冷却系统散热。

目前项目已进入调测阶段，各项指标运营良好。
